感受专业，HP CQ40笔记本显卡维修

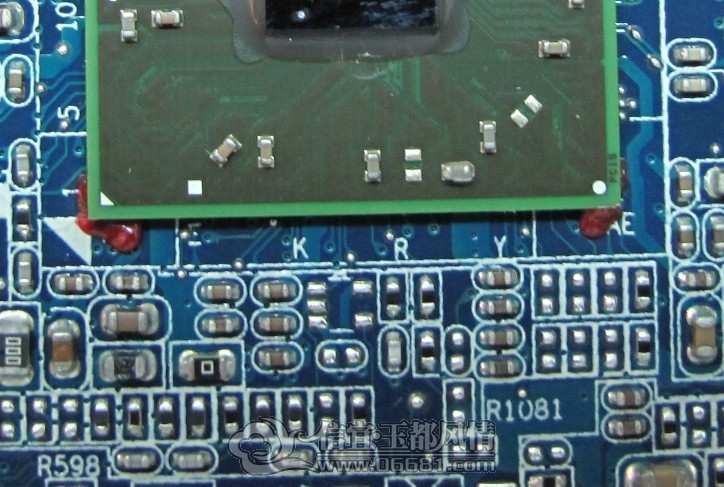

     客户机，故障为开机不显示，HP的显卡门大多人都知道，而且此机是AMD芯片组，显卡也是AMD的，所以发热量特别大，导致显卡容易出问题。检测过程不多说，直接拆机，裸板如图，显卡的四角直接粘有胶，需要细心清理：

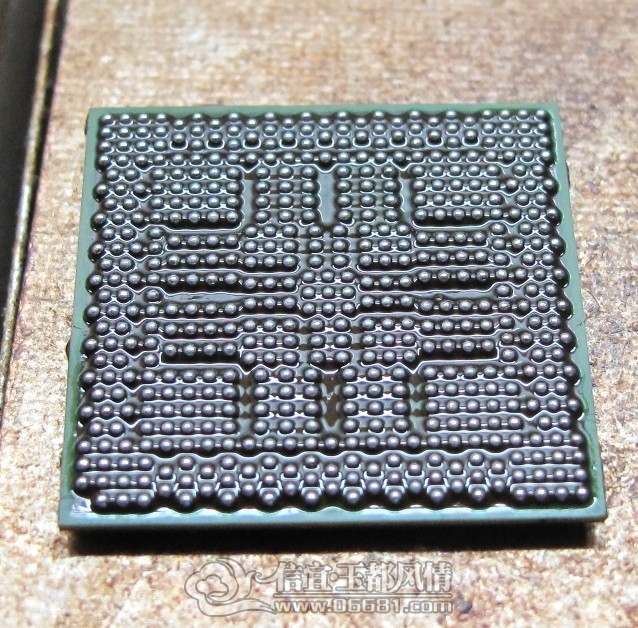

清理完成，直接上BGA台，将原显卡从主板上面拆下来，下面是从主板上拆解下来的显卡：

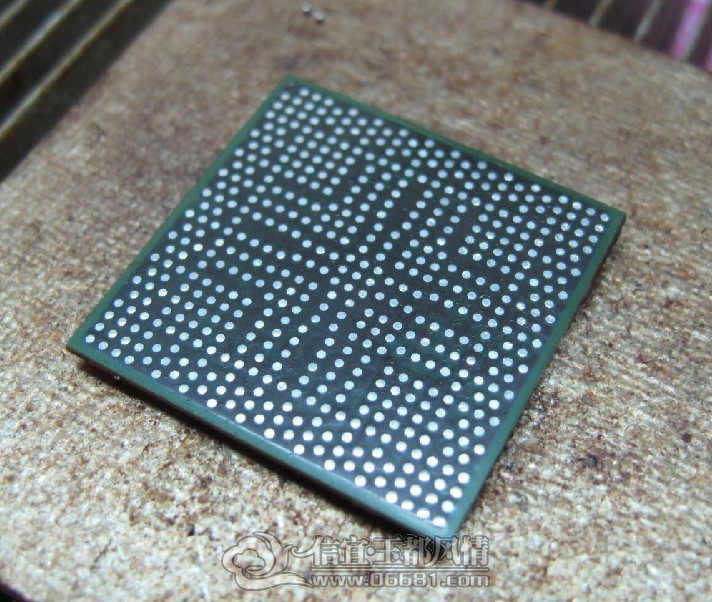

新显卡，要将原来脚位下面重新清理干净，等待上锡。

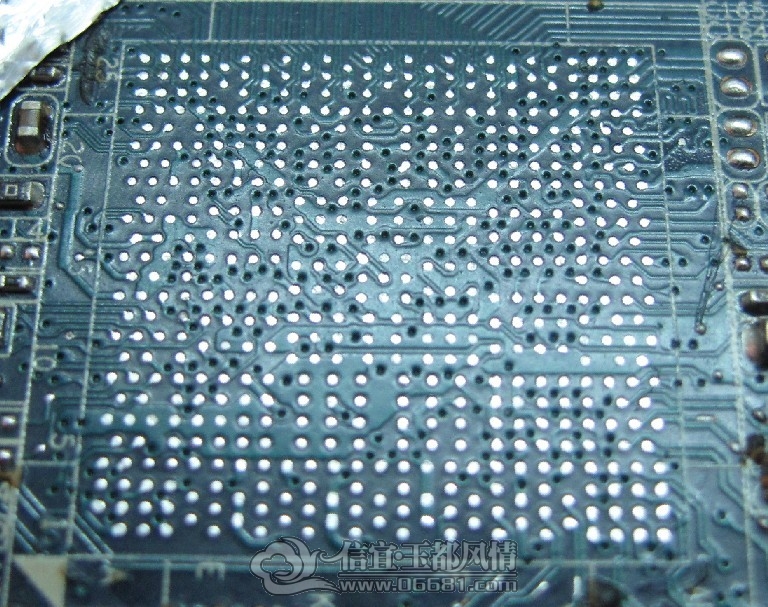

原来主板上面残留的焊锡也要清理干净，还原原来主板上面的脚位。

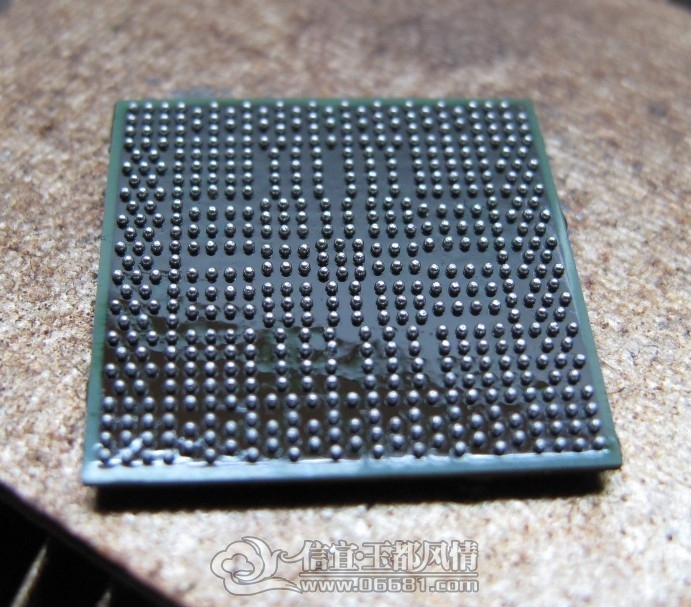

新显卡，已经重新植好锡球，等待重新焊接回主板。

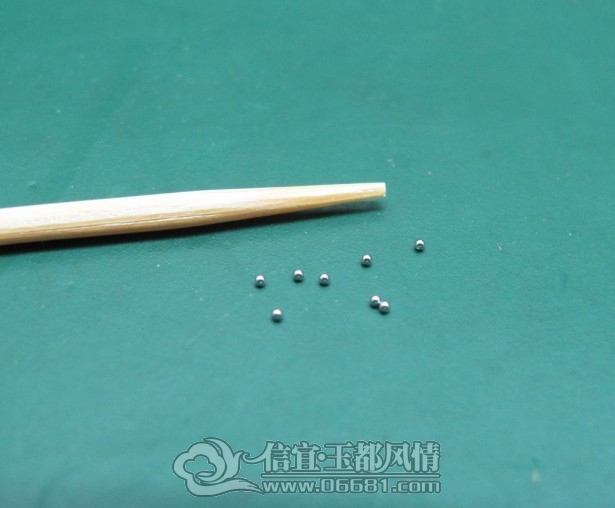

锡球跟牙签的对比

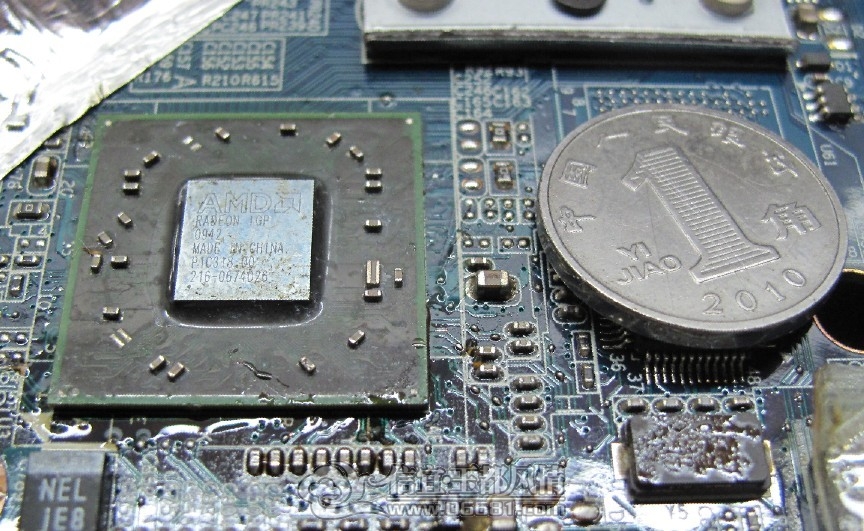

整个显卡的大小跟一毛硬币的对比，它下面有多少个脚？你自己数。

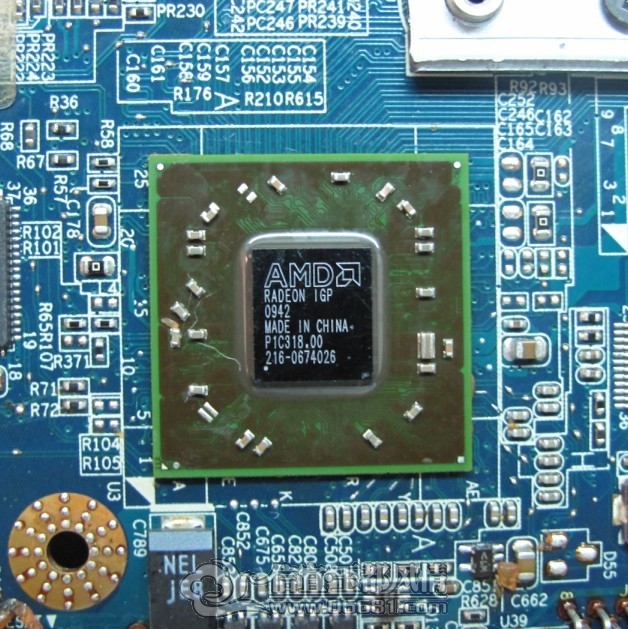

因为焊接的过程极为严格，有一个脚没焊接好就前功尽弃，还有可能会损坏新显卡，还要一直注意温度的变化，中间不能有差错，所以直接上做好显卡的图。

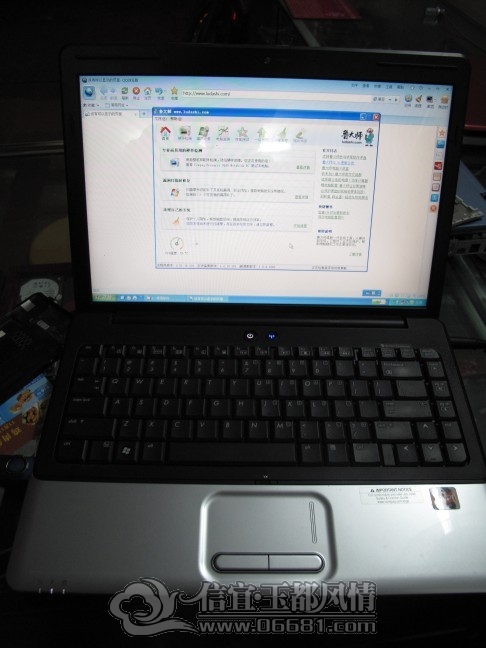

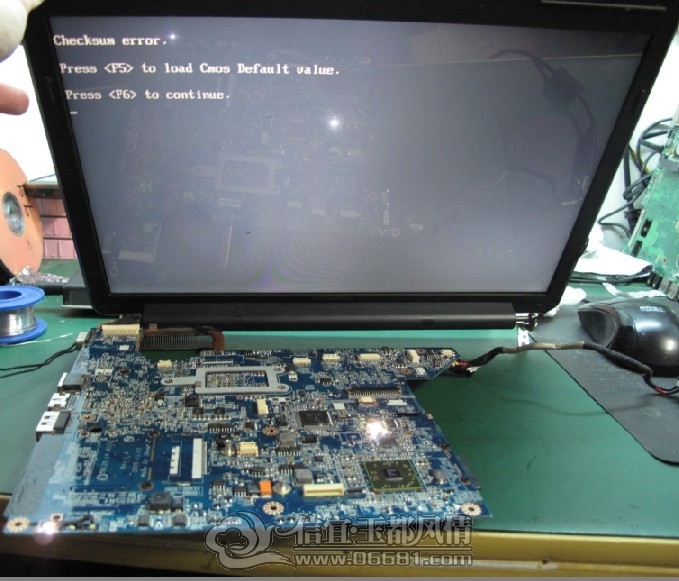

做好之后清理干净，上屏测试，亮机，OK，装机


经过一两天的测试，正常运行。

{:soso_e179:}电子爱好者表示：强！

这功夫不简单

犀利{:soso_e179:}，
上次我焊旧电容到音箱，都搞到一肚子火

独显能修吗

兄弟店铺在哪里啊，我放台本子让你看看！

贡精致的野都比你焊好，{:soso_e179:}

有BGA台，这个不难。{:soso_e113:}

大叶子 发表于 2012-12-27 14:39
电子爱好者表示：强！

哪里，还要跟你们学习呢。

铁炉子 发表于 2012-12-27 14:43
这功夫不简单

只要细心，什么都简单。

呱呱呱 发表于 2012-12-27 14:51
独显能修吗

这个就是独显的。

迷迷乡巴佬 发表于 2012-12-27 14:56
兄弟店铺在哪里啊，我放台本子让你看看！

一小对面，我资料里有。{:soso_e181:}

黑曼巴 发表于 2012-12-27 19:25
有BGA台，这个不难。

BGA只是机器，人才是活的。

怎么上班的？上次不见你们开门！

信维 发表于 2012-12-28 13:02
这个就是独显的。

我的显卡用下用下就会黑屏的 大概能。。。修补
